郑锅股份小课堂:余热锅炉基础知识的介绍

  2022-02-14

余热锅炉是利用工业企业炉窑及其它余热热源设备产生的余热而生产蒸汽或热水的一种供热设备。由于“余热”种类的多样性从而使余热锅炉的结构形式各式各样,不尽相同。为了全面的认识余热锅炉,首先得了解“余热”的分类和特点。

余热是在工业生产中未被充分利用就排放掉的热量,它属于二次能源,是一次能源和可燃物料转换后的产物。

可以从余热的能量性质、工艺特性和烟气特性三个角度进行分类。

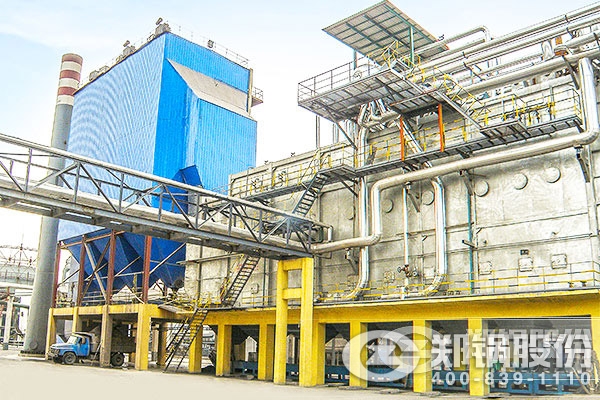

郑州锅炉厂晋开化工60吨三废混燃余热锅炉项目图

1、 余热性质

按余热的性质可分为以下几大类:

(1)高温烟气余热:它是常见的一种形式,其特点是产量大、产点集中,连续性强,便于回收和利用,其带走热量占总热量的40~50%,该余热锅炉回收热量,可用于生产或生活用热及发电。

(2)高温炉渣余热:如高炉炉渣、转炉炉渣、电炉炉渣等,该炉渣温度在1000℃以上,它带走的热量占总热量的20%。

(3)高温产品余热:如焦炉焦碳、钢锭钢坯、高温锻件等,一般温度很高,含有大量余热。

(4)可燃废气、废液的余热:如高炉煤气、炼油厂的催化裂化再生废气、造纸厂的黑液等,它们都可以被利用。

(5)化学反应余热:如冶金、硫酸、磷酸、化肥、化纤、油漆等工业部门,都产生大量的化学反应余热。

(6)冷却介质余热:如工业炉窑的水套等冷却装置排出的大量冷却水,各种汽化冷却装置产出的蒸汽都含有大量的余热,它们都可以被合理利用。

(7)冷凝水余热:各工业部门生产过程用汽在工业过程后冷凝减小时所具有的物理显热。

2、工艺特性

由于余热是与其它生产设备及工艺密切相关,故余热利用又具有以下特点:

(1) 热负荷不稳定,主要有工艺生产过程所决定。

(2)烟尘的成分、浓度、粒度差别比较大。从而使锅炉的受热面布置受影响,必须考虑防磨、堵灰及除尘。

(3)烟气成分的多样性,使有的烟气具有腐蚀性。如烟气中的SO2 、烟尘或炉渣中的各种金属和非金属元素等都可能对余热设备产生低温或高温腐蚀和积灰。

(4)受安装物所固有条件的限制。如有的对锅炉进、出烟口标高的限制;有的对锅炉排烟温度的限制,使其满足生产工艺的要求。

3、烟气特性

由于余热烟气性质的不同,故使余热锅炉的种类、结构形式各不相同。按结构特点可分为管壳式余热锅炉和烟道式余热锅炉两大类。按余热锅炉进口烟气含尘量和烟气特性又可分为以下五类:

(1)烟气中含尘量不大于20g/Nm3的余热锅炉为第一类余热锅炉;

(2)烟气中含尘量大于20g/Nm3且不大于70g/Nm3的余热锅炉为第二类余热锅炉;

(3)烟气中含尘量大于70g/Nm3的余热锅炉为第三类余热锅炉;

(4)烟气中含有粘结性烟尘的余热锅炉为第四类余热锅炉;

(5)烟气中含有强腐蚀成分或具有有毒烟气的余热锅炉为第五类余热锅炉。
