SHL型链条炉排锅炉(双锅筒横置式链条炉排锅炉)

郑锅SHL系列散装链条炉排燃煤锅炉采用西安交通大学最新燃烧理论成果和锅炉最新发展技术,具有出力足,热效率高,运行稳定可靠,超负荷能力强,燃料适用性广,节能环保等诸多优点,主要用于工矿企业和集中供热采暖领域。

10—35
蒸发量 (t/h)
76—82%
热效率
倒“α”炉拱
炉型特色
索取报价清单
咨询技术客服

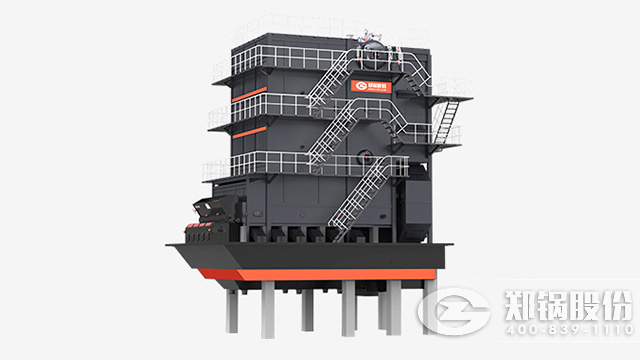

SHL型链条炉排锅炉
产品简介

郑锅SHL系列散装链条炉排燃煤锅炉基本结构由上锅筒、下锅筒、水冷壁、对流管束、省煤器、空气预热器等部件组成。锅炉前部由水冷壁组成炉膛,并由前后水冷壁构成前后水冷拱,上下锅筒之间设置对流管束,管束设有横向隔板,使烟气横向冲刷流动,锅炉尾部布置省煤器和空气预热器。

SHL锅炉炉排采用双层或单层布置的结构形式,更好地满足了用户的实际需求。在锅炉对流管束和省煤器受热面部位预留了吹灰器接口,对特殊燃料(尤其粘结性强的)可采取必要手段,防患未然。燃烧设备采用鳞片式链条炉排,分仓室通风结构,调节灵敏。燃烧系统运行稳定,煤种适应性强,加之自身具有的旋风除尘功能,使锅炉的排烟黑度和原始排尘浓度均符合环保要求。

应用领域:工矿企业、热力公司、造纸厂、化工厂、纺织厂、制药厂等

常用吨位:10吨shl链条锅炉、15吨SHL链条炉排锅炉、20吨SHL链条炉、25吨链条燃煤锅炉、30吨SHL燃煤锅炉、35吨SHL链条炉排燃煤锅炉

独特倒“α”型炉拱技术前拱高而短,后拱低而长,增加烟气在炉膛内燃烬时间,提高燃烧效率
特色二次风设计有效改善炉内空气动力场,颗粒引向前拱,提高燃料适应性和利用率
鳞片式炉排片结构不漏煤、通风均匀、自动清灰、拆装方便
双侧给风设计燃烧调整方便,有效降低炉排漏风,运行稳定可靠,大大提高燃烧效率
超高炉膛结构设计烟气上行速度~3m/s,烟气停留时间3~4秒,进一步提高燃烧效率0.5%
膜式壁结构水冷壁采用膜式壁结构,密封性好,锅炉漏风少,排烟损失大大减少
安全水循环系统水循环自然循环加引射,水循环安全可靠,启动迅速,无需停电保护
水冷拱结构保证炉膛的密封性,提高锅炉热效率
推荐链条炉排锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应系统上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
锅炉房内其它设备换热站、循环泵、除污器等
烟气净化系统除尘器、脱硫装置、脱硝装置等
技术参数
型号规格 额定蒸发量(t/h) 额定蒸汽压力(MPa) 额定蒸汽温度(℃) 给水温度(℃) 设计燃料 咨询价格 出厂方式
SHL10-1.25-AⅡ 10 1.25 194 105 Ⅱ类烟煤 散装
SHL10-1.6-AⅡ 10 1.6 204 Ⅱ类烟煤 散装
SHL10-2.5-AⅡ 10 2.5 226 Ⅱ类烟煤 散装
SHL10-2.5/400-AⅡ 10 2.5 400 Ⅱ类烟煤 散装
SHL15-1.25-WⅢ 15 1.25 194 Ⅲ类无烟煤 散装
SHL15-2.5/400-WⅢ 15 2.5 400 Ⅲ类无烟煤 散装
SHL20-1.25-AⅡ 20 1.25 194 Ⅱ类烟煤 散装
SHL20-1.6-WⅢ 20 1.6 204 Ⅲ类无烟煤 散装
SHL20-2.5-AⅡ 20 2.5 226 Ⅱ类烟煤 散装
SHL35-1.25-AⅡ 35 1.25 194 Ⅱ类烟煤 散装
SHL35-1.6-AⅡ 35 1.6 204 Ⅱ类烟煤 散装
SHL40-1.25-AⅡ 40 1.25 194 Ⅱ类烟煤 散装
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
