A级锅炉厂75吨秸秆锅炉设计参数和结构图纸

2021-10-15

2021年以来,煤炭价格不断上涨,这对于从事生产经营活动的企业来说,确实是一个负担。生物质成型燃料将秸秆、木屑、树枝等农林生物质原料进行压缩而生成的固体燃料。经压缩后体积缩小便于运输贮存、能源密度与中等烟煤相差无几、并且燃烧后污染较小,并且又能有效减少农村生物质秸秆焚烧,目前已经成为了生物质能源开发技术的主要发展方向。

1、75吨秸秆生物质锅炉设计参数

  • 额定蒸发量75t/h
  • 额定蒸汽温度450℃
  • 额定蒸汽压力3.82MPa
  • 给水温度150℃

图1 75th秸秆锅炉结构图.jpg

图1 75t/h秸秆锅炉结构图

锅炉为单锅筒炉排蒸汽锅炉。锅炉受热面主要由炉膛(燃烧室与燃尽室)、凝渣管、屏式过热器、对流过热器、省煤器与管式空气预热器组成。其中炉膛水冷壁、过热器采用吊挂结构,省煤器和空气预热器采用支吊结构,见图l所示。锅炉构架采用全钢结构,按7度地震设计。

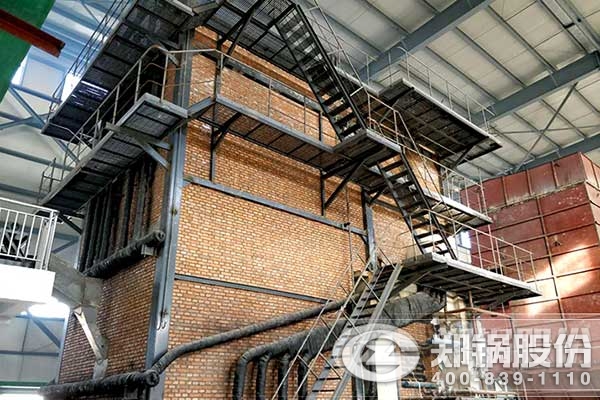

郑州锅炉厂75吨秸秆锅炉

2、75吨秸秆锅炉汽水流程和烟风流程

锅炉本体汽水流程:

给水一三级省煤器一锅筒及蒸发系统一低温对流过热器一一级减温一吸热室过热屏一二级减温一高温对流过热器一集汽集箱一蒸汽轮机。

锅炉烟风流程:

空气一空气预热器一炉排一燃烧室(第一通道)一凝渣管一吸热室(第二通道)一对流过热器(第三通道)一省煤器(第四通道)一空气预热器(第四通道)一烟气排出。
