烧结机余热锅炉设计参数和要求

2021-12-16

1.烧结余热锅炉设计参数

  1. 高温烟气流量约26.8万Nm3/h,烟气温度420℃
  2. 低温烟气流量约24.6万Nm3/h,烟气温度270℃
  3. 中压蒸汽压力 2.0MPa
  4. 中压蒸汽温度 370℃
  5. 低压蒸汽压力 0.5MPa
  6. 低压蒸汽温度 220℃
  7. 锅炉排烟温度 ≤145℃
  8. 在粉尘浓度1000mg/Nm³、粉尘粒径≤5-10μm的情况下

2.余热锅炉主要技术参数

序号 项目 单位 设计工况 工况-1 工况-2 工况-3
1 中压蒸汽压力 Mpa.g 2.0 2.0 2.0 2.0
2 中压蒸汽温度 370
3 中压蒸汽蒸发量 t/h
4 低压蒸汽压力 Mpa.g 0.5 0.5 0.5 0.5
5 低压蒸汽温度 220
6 低压蒸汽蒸发量 t/h
7 锅炉排烟温度 145
8 本体阻力 Pa ≤1200
9 中压蒸发器窄点温度
备注 工况-1:指设计烟气温度值,即390(270)℃; 工况-2:指设计烟气温度值,即370(270)℃; 工况-3:指设计烟气温度值,即340(270)℃; 空格处由厂家填写

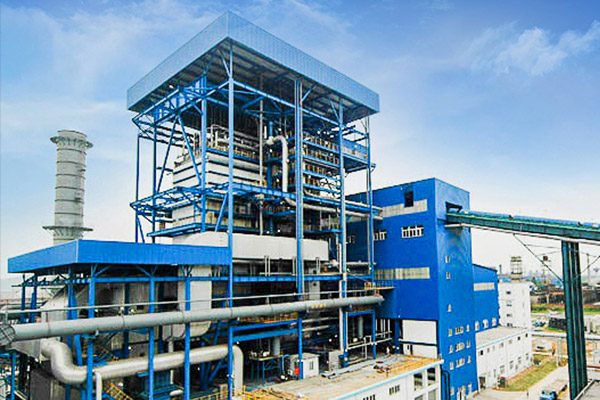

烧结余热锅炉

烧结余热锅炉

3.余热锅炉技术要求

1、锅炉采用国内最先进的双压无补燃自然循环锅炉。中压、低压两部分受压件组成,锅炉自带除氧器。适用于烧结环冷机排气烟气的余热回收及除尘,并适应环冷机烟气的工况变化,快速启停。运行方式为滑参数运 行,允许在额定负荷的30%——110%下长期运行,

2、汽包设计时应充分考虑内部各种因素引起的炉水水面大幅度波动和水冲击现象。

3、余热锅炉的受热面及炉墙应在锅炉缺水、或蒸汽不流动的情况下,继续通过高温热烟气至少5分钟以上不损坏。

4、余热锅炉烟气系统运行阻力应≤1200Pa。排烟尾气,采用循环风机送至环冷机。

5、锅炉采用塔式布置,钢结构支撑,锅炉为负压运行,各段烟气通道系统均能承受烧结环冷机排气温度变化带来的冲击。

6、给水喷水减温方式,减温器设置在过热器之后。

7、烟气管道、水管道、蒸汽管道、阀门等均有保温。

8、取样阀门有一次门,靠近取样地点设置。
