Q=8-10t/h P=1.3MPa T=193℃ 膜式壁余热锅炉参数和工艺

  2022-03-14

(1)工艺描述

高温烟气离开二燃室后,进入余热锅炉。一方面可回收热能用于工业生产,

另一方面降低烟气温度,保证后续设备的使用。根据 2005 年 5 月 24 日实行的《危险废物集中焚烧处置工程建设技术规范》,危险废物焚烧烟气需在 200~500℃急冷,即余热锅炉出口温度需大于 500℃,本项目将余热锅炉出口烟气温度设计为 500℃。

本锅炉的热源来自危险废物焚烧排出的烟气,锅炉给水水温为 104℃,工质直接进入锅筒,然后自锅筒引出,经下降管流入膜式水冷壁,蒸汽温度达到183℃。烟气由焚烧炉燃烧室经过烟道进入余热锅炉大空间的辐射换热室,烟速降低,烟气中夹带的较大颗粒的烟尘能够得以沉降,减轻了对流管排的磨损和焚烧炉原始排尘浓度,减轻了对除尘器的压力。避开了 HCl 气体对对流受热面高温腐蚀的最敏感温度区间,可避免HCl 腐蚀相对减轻。

余热锅炉有锅筒、辐射换热区、对流换热区、清灰装置、平台支架及排灰系统组成。

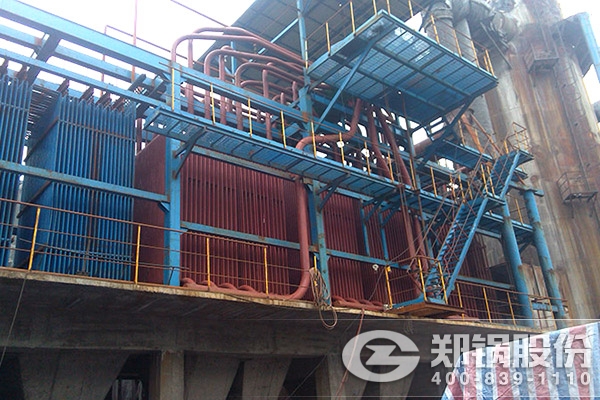

郑州锅炉厂余热锅炉项目图

郑州锅炉厂余热锅炉项目图

(2)设计参数

  • 额定蒸发量:8t/h;
  • 额定蒸汽压力:1.25MPa;
  • 饱和蒸汽温度:183℃;
  • 给水温度:104℃;
  • 排烟温度:500~550℃;
  • 设置型式:膜式水冷壁辐射换热;
  • 炉管壁厚:5mm(考虑腐蚀余量以延长寿命)。
