本余热锅炉根据DL5000-2000《火力发电厂设计技术规程》及相关的规范，配置了较为完整的现场仪表和设备，所提供的仪表和设备均为符合国际IEC及国家相关标准，且通过ISO质量体系认证的的产品，以保证系统的可靠及稳定性。
热工仪表选型标准
随余热锅炉本体供应的检测元件、仪表及控制设备，选用通用产品，并符合国家有关标准。选用的仪表不含有水银等有害物质。不选用国家宣布淘汰的产品。

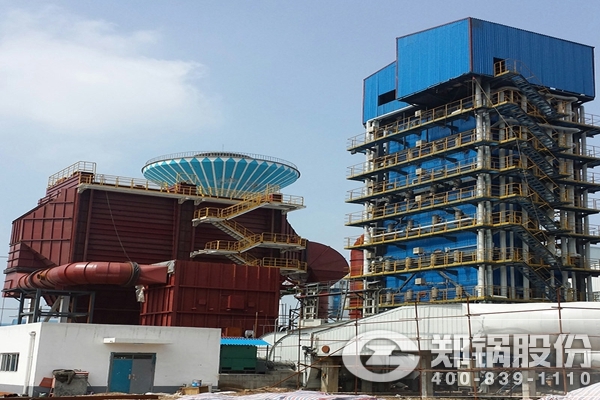

25吨玻璃窑余热锅炉
仪表控制装置的要求
- 所选压力、差压、流量等变送器应为两线制(24V DC)
- 仪表控制装置的信号接口的规范
- 电信号：模拟量信号：4~20mADC
- 热电偶：K分度
- 热电阻：Pt100
- 开关量信号为无源接点，其接点容量不小于3A、220VAC，1A、24VDC。
调节阀、电动阀门执行机构均选用一体化产品，满足就地及远程操作。电动阀门驱动力矩与阀体的要求相适应，安全可靠、动作灵活、并附有动态特性曲线。随驱动装置提供的接线盒，其密封性、防尘、防水应符合IP65防护等级。调节阀动作灵活、关闭严密并具有良好的调节性能，同时附有满足自动控制要求的调节特性曲线及最大差压下的漏流量。随阀门带的行程开关及力矩开关能可靠动作，能适应各种现场运行环境，严密性好，能正确反映阀门打开和阀门关闭的状态。开关接点容量和数据应满足远程控制和连锁保护的要求。所带位置反馈信号应与阀位对应。
(1)余热锅炉没有配套的电气柜，都是设计院设计出图纸后再由业主招标，锅炉本体没有电气设备。(2)风机采用低压变频，也在设计院设计的配电柜里面。(3)以后设计院设计出配电柜图纸后，会相应发配电柜招标技术规格书。(4)如厂家要配套一些电气箱柜：
1：低压断路器、接触器元器件选型可按施耐德、上海人民电器、北京人民电器、苏州常熟开关厂、天水长城电器等选型;
2：低压变频器选用施耐德、罗克韦尔、ABB、西门子等品牌;
3：低压软启动选用西安西普、上海雷诺尔、施耐德、ABB等品牌。
| 仪表选型参考品牌 | |||
| 序号 | 设备类别 | 供货单位 | 备注 |
| 1 | 标准孔板、喷嘴 | 川仪、上仪 | |
| 2 | 压力表 | 北京布莱迪、川仪 | 现场指示用 |
| 3 | 压力差压智能变送器 | EJA、罗斯蒙特、E+H | |
| 4 | 铂热电阻、热电偶 | 安徽天康、川仪、上润 | |
| 5 | 双金属温度计 | 安徽天康、川仪、上润 | |
| 6 | 调节阀 | 川仪、上仪 | |
| 7 | 磁翻板水位计 、双色水位计、平衡容器 | 上仪 | |
| 8 | 电磁流量计 | 川仪、上润 | |
自动化：
1.PLC：西门子300
2.上位机软件：各PLC硬件配套软件。
3.UPS：科华，川仪
4.上位机：DELL ，研华
5.配电隔离器：南京优倍，MTL,魏德米勒，宇通
6.端子：魏德米勒，菲尼克斯
7.继电器：魏德米勒，施耐德
8.空开： ABB880
9.电源：西门子，魏德米勒，菲尼克斯
10.交换机：西门子，魏德米勒
