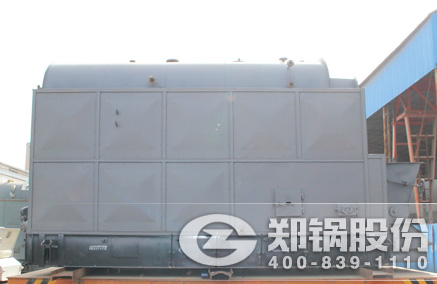

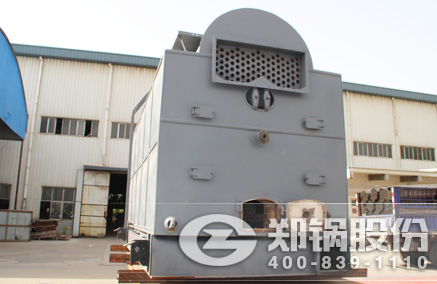

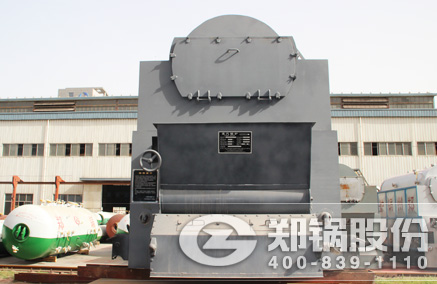

DZL链条炉排锅炉

产品简介：

DZL两翼烟道系列锅炉最早是本集团公司于上世纪八十年代中期独家开发的一种新型、第四代卧式水火管快装链条炉排锅炉，该产品为国家专利产品，并先后荣获国家机电部优质产品奖、省优质产品奖、省市优秀新产品奖、省市科技进步奖，是国家机电节能产品推广项目。 本集团公司生产的DZL系列快装链条炉排锅炉具有安装快、省料、省工时、结构紧凑、占地面积小等特点。

该锅炉还具有可靠性高、热效率高及较强的超负荷能力等优点，是国内同类产品的最佳设计产品。锅炉大件（主要是上本体和下部底座）在厂内已组装完毕，用户锅炉大件（主要是上本体和下部底座）就位后，只需完成各接口和辅机及管路系统即可运行。

产品用途：

广泛适用于学校、纺织厂、服装厂、印染厂、餐厅、食品厂、饮料厂、豆制品厂、肉制品厂、罐头厂、酒厂、制药厂、包装厂、建材厂、涂料厂、游泳馆等企事业单位场所。

性能优势

1、通过将两侧集箱上的部分上升管拉向炉膛，然后引入锅筒侧下方并与覆有绝热材料的锅筒底部组成炉顶受热面，以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射问题，避免产生“鼓包”缺陷。 　　

2、两翼烟道的设置，使烟气顺利进入前烟箱，使前管板温度相同且低于600℃，避免因温度应力而产生管板裂纹。 　　

3、拱形设计采用“西安交通大学国家科技进步二等奖”最新科研成果，后拱低而长，出口段为反倾斜，前拱倾角45°与后拱相呼应，形成倒“α”火焰，有利于劣质煤的燃烧，煤种适应性强。 　　

4、炉排采用接触式侧密封结构，双侧进风；风室采用新型曲臂螺杆调风结构，从而使调风通风截面比达到100%；调节灵活，布风均匀。 　　

5、设计推拉式闸板清灰装置，闸板采用耐热铸铁精加工密封结构，从而有效防止二次燃烧变形和炉排漏风。

技术参数

单锅筒纵置式链条炉排蒸汽锅炉
型号规格	额定蒸发量(t/h)	额定蒸汽压力(MPa)	额定蒸汽温度(℃)	给水温度(℃)	设计燃料	在线订购	出厂方式
DZL2-0.8-AⅡ	2	0.8	175	20	Ⅱ类烟煤		快装
DZL2-1.0-WⅢ	2	1.0	184		Ⅲ类无烟煤		快装
DZL2-1.25-AⅡ	2	1.25	194		Ⅱ类烟煤		快装
DZL4-1.25-AⅡ	4	1.25	194		Ⅱ类烟煤		快装
DZL4-1.25-WⅢ	4	1.25	194		Ⅲ类无烟煤		快装
DZL4-1.6-AⅡ	4	1.6	204		Ⅱ类烟煤		快装
DZL6-1.25-AⅡ	6	1.25	194		Ⅱ类烟煤		快装
DZL6-1.6-AⅡ	6	1.6	204		Ⅱ类烟煤		快装
DZL8-1.25-AⅡ	8	1.25	194		Ⅱ类烟煤		快装
DZL8-1.6-AⅡ	8	1.6	204		Ⅱ类烟煤		快装
DZL10-1.25-AⅡ	10	1.25	194		Ⅱ类烟煤		快装
DZL10-1.6-AⅡ	10	1.6	204		Ⅱ类烟煤		快装
