DHL型角管式链条炉排锅炉(单锅筒横置式链条炉排锅炉)

DHL角管链条炉排燃煤锅炉引进GEF项目的技术,并在国内外角管锅炉产品和技术研究的基础上,根据我国燃煤链条炉排的技术发展特点和市场需求进行自主创新设计,是具有水循环可靠、高效燃烧、低污染排放的大容量层燃链条炉排锅炉节能产品。

20—170
蒸发量 (t/h)
78—83%
热效率
30-110%
调节范围
索取报价清单
咨询技术客服
产品简介

DHL系列角管链条炉排锅炉采用了“基于高温分离的飞灰内循环流化复燃装置”等两项实用新型专利技术(专利号:ZL201020552106.X、ZL2006100431332),具有热效率高,运行成本低,能长期无故障运行,锅炉出口烟尘排放浓度低,重量轻,基建投资少,片装出厂,现场安装工作量小,安装周期短等特点,是我国大容量热水锅炉的最新替代产品。DHL系列角管链条炉排燃煤锅炉产品可用做为城市和工矿企业等集中供热的热源主机,单机可供300000-400000m²建筑面积采暖,也可作为热电厂高峰锅炉,调节城市热网运行。对于需要大量工艺热水的工矿企业该锅炉也能满足其需求。

应用领域:煤矿采暖、城市集中供暖、化工厂、制药厂、自备电厂、造纸厂

常用吨位:30吨DHL角管链条锅炉、35吨角管燃煤发电锅炉、40吨角管锅炉、45吨角管链条炉排蒸汽锅炉、65吨角管式链条炉、75吨角管链条炉排燃煤电站锅炉、100吨链条炉排锅炉、91mw角管热水燃煤锅炉、116mw角管链条热水集中供热锅炉

横梁式炉排应用炉排运行阻力小,冷却效果好,故障率低,漏“燃料”量小
特色无钢架结构自支承式结构,整台锅炉不设独立的锅炉支撑钢架,抗震性强; 环保性能优越;
升级炉膛设计布置卫燃带,提高燃烧温度,保证了炉膛出口前飞灰燃烧充分、完全
原始排放浓度低连接烟道内设计有烟气惯性分离除尘装置,锅炉原始烟气含尘浓度达标
尾部受热面防腐防磨新型铸铁管式空气预热器,耐磨损、耐腐蚀,使用寿命长,且不存在积灰堵灰现象
锅炉房投资减少基础承重载荷减少一半以上,大大降低了锅炉房的土建投资
经济性显著效率高,燃料消耗量低,具备超负荷能力,出力与热效率不随时间延长而下降
环保效益高炉内多级除尘, 炉膛结构及前后拱设计,有效消除黑烟,林格曼黑度小于1
推荐链条炉排锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

锅炉系统
咨询锅炉系统工程师
在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

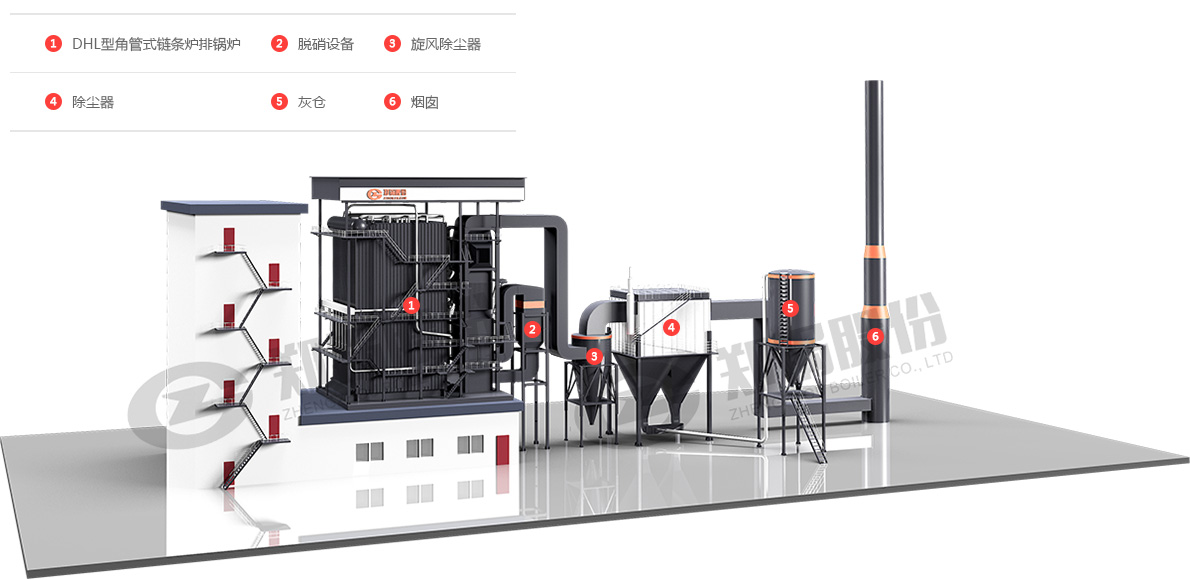

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应系统上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
锅炉房内其它设备换热站、循环泵、除污器等
烟气净化系统除尘器、脱硫装置、脱硝装置等
技术参数
型号
规格
额定
蒸发量
额定蒸
汽压力
额定蒸
汽温度
锅炉给水温度 设计燃料
单位 T/h MPA
DHL20-1.25-AⅡ 20 1.25 194 105 二类烟煤
DHL20-2.5-AⅡ 20 2.5 226 105
DHL25-1.25-AⅡ 25 1.25 194 105
DHL25-1.6-AⅡ 25 1.6 204 105
DHL35-1.25-AⅡ 35 1.25 194 105
DHL35-1.6-AⅡ 35 1.6 204 105
DHL35-2.5/400-AⅡ 35 2.5 400 105
ZG-30/3.82-AⅡ 30 3.82 450 105
ZG-35/3.82-AⅡ 35 3.82 450 105
ZG-40/3.82-AⅡ 40 3.82 450 105
ZG-45/3.82-AⅡ 45 3.82 450 105
ZG-50/3.82-AⅡ 50 3.82 450 105
ZG-65/3.82-AⅡ 65 3.82 450 105
ZG-75/3.82-AⅡ 75 3.82 450 105
ZG-75/5.29-AⅡ 75 5.29 485 150
ZG-75/9.81-AⅡ 75 9.81 540 215
型号
规格
额定
热功率
额定工作压力 额定出水温度 锅炉回水温度 设计燃料
单位 MW MPA
QXL29-1.25/130/70-AⅡ 29 1.25 130 70 二类烟煤
QXL46-1.25/130/70-AⅡ 46 1.25 130 70
QXL46-1.6/150/90-AⅡ 46 1.6 150 90
QXL58-1.6/130/70-AⅡ 58 1.6 130 70
QXL58-1.6/150/90-AⅡ 58 1.6 150 90
QXL70-1.6/130/70-AⅡ 70 1.6 130 70
QXL70-1.6/150/90-AⅡ 70 1.6 150 90
QXL116-1.6/130/70-AⅡ 116 1.6 130 70
QXL116-1.6/150/90-AⅡ 116 1.6 150 90
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
