QXX低速内循环流化床热水锅炉(强制型循环流化床锅炉)

QXX低速内循环流化床热水锅炉采用新型双旋涡低速循环流化床技术,节能效果更加显著,热效率提高2%~5%,各项技术性能指标达到国内先进水平,被列为国家教委重大科技攻关项目、国家科技部《国家级科技成果推广计划》。

14—91
蒸发量 (MW)
≤1.6MPa
工作压力
≥8000小时
年运行时间
索取报价清单 查看产品专题
咨询技术客服
产品简介

目前国内三北地区正在大范围进行大型集中供暖项目,以县为单位建的集中供暖项目居多,这些地区储藏着丰富的低热值褐煤资源,可为用户提供大量低价、劣质褐煤燃料,基于对此类煤种的极强适应性,郑锅股份CFB团队在继承原有技术优点同时,在漩涡流化燃烧技术、漩涡风分离结构设计及参数化设计技术、返料技术方面取得重大科技突破,开发出了低速内漩涡分离循环流化床锅炉,并通过省级科技成果鉴定。

QXX系列低速循环流化床热水锅炉主要用于新建或改建的大、中型集中供热公司。该型热水锅炉采用强制循环加自然循环和引射的水循环技术,采用卧式水冷分离器分离技术,锅炉为双锅筒横置式π型布置,具有上下锅筒及对流管束的低速循环流化床燃烧技术,锅炉通过炉膛内结构调整,配合二次风的恰当引入,结合锅炉在一次风内设置烟气二次循环引入装置,炉内加石灰石的脱硫方式,达到低污染物排放技术,使锅炉整体结构紧凑简单,燃烧效率高,水循环安全简单且阻力小,锅炉传热效率高,成本低,节能环保。

常用吨位:7MW/10.5MW/14MW/17.5MW/29MW/36MW/46MW/58MW/64MW低速循环流化床热水锅炉

自身冷却支撑避免水冷梁泄露,采用单压系统,简化用户操作,减少投资成本
水冷密封水冷炉顶减少漏灰和坍塌,延长锅炉运行周期
复合循环设计强制+自然+引射的复合循环,简化水循环回路,增加水循环安全性
低氮燃烧技术烟气再循环+分级送风,补氧强化燃烧,改变燃烧份额,实现超低排放
壁式多孔半自流阀回料装置回料稳定可靠,故障率低
耐磨稳定采用膜式壁+耐磨耐高温材料,有效防止结焦,分离器性能稳定
燃料适应性广能烧热值范围很大的燃料,司炉工易于掌握点火、运行
经济效益高尾灰和底渣的烧透性好,便于综合利用和提高经济效益
推荐循环流化床锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

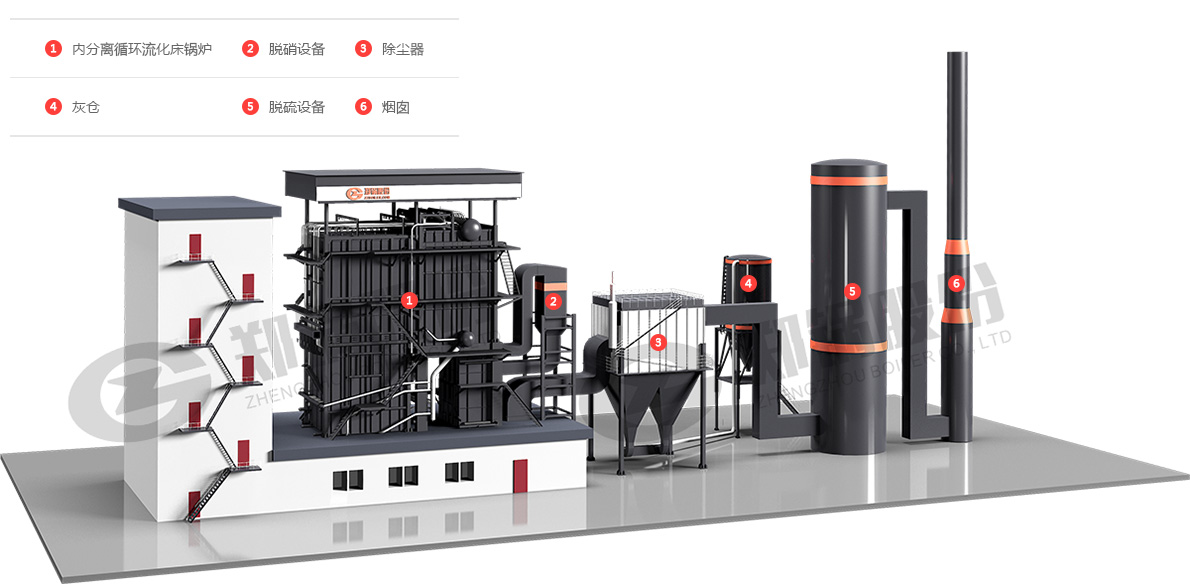

锅炉系统
咨询锅炉系统工程师 查看3D结构
在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应及制备系统上煤机、皮带输煤机、破碎机、振动筛、电子皮带秤、电磁除铁器、双梨式卸料器、(煤仓、石灰石仓)、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
烟气净化系统除尘器、脱硫装置、脱硝装置、气力输灰(灰仓)等
出渣系统出渣机、输渣皮带、(渣仓)等、锅炉房内其它设备:换热器或发电设备
技术参数
型号规格 额定热功率(MW) 额定出水压力(MPa) 出水温度(℃) 回水温度(℃) 设计燃料 咨询价格 出厂方式
QXX7-1.0/95/70-AⅡ 7 1 95 70 烟煤 散装
QXX8.4-1.25/95/70-AⅡ 8.4 1.25 95 70 烟煤 散装
QXX10.5-1.25/115/70-AⅡ 10.5 1.25 115 70 烟煤 散装
QXX14-1.25/115/70-H 14 1.25 115 70 褐煤 散装
QXX17.5-1.25/115/70-H 17.5 1.25 115 70 褐煤 散装
QXX29-1.25/115/70-H 29 1.25 115 70 褐煤 散装
QXX36-1.6/130/70-AⅡ 36 1.6 130 70 烟煤 散装
QXX46-1.6/130/70-AⅡ 46 1.6 130 70 烟煤 散装
QXX58-1.6/130/70-A 58 1.6 130 70 烟煤 散装
QXX64-1.25/130/70-H 64 1.25 130 70 褐煤 散装
QXX91-1.25/130/70-H 91 1.25 130 70 褐煤 散装
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
最新案例
东方热力2×75吨/时循环流化床电站锅炉项目
东方热力2×75吨/时循环流化床电站锅炉项目
项目地址河南许昌
购买设备2台ZG-75/5.29-M
应用领域热力公司
介质分类蒸汽锅炉
咨询该项目执行经理
内蒙古280吨循环流化床电站锅炉项目
内蒙古280吨循环流化床电站锅炉项目
项目地址内蒙古锡林郭勒盟
购买设备2×280t/h循环流化床电站锅炉
应用领域铜锌冶炼行业
介质分类蒸汽锅炉
咨询该项目执行经理
哈尔滨116MW(160吨)循环流化床热水锅炉集中供热项目
哈尔滨116MW(160吨)循环流化床热水锅炉集中供热项目
项目地址黑龙江哈尔滨
购买设备QXX116-1.6/130/70-H
应用领域热力行业
介质分类热水锅炉
咨询该项目执行经理
